近日，國網寧波杭灣供電分公司順利完成一條雙回路線路的上線工作。至此，寧波前灣新區城區配電線路“全自動 FA"實現100%覆蓋，標志著配電網故障處置正式邁入“秒級自愈"時代。
據悉，全自愈智能電網是指電網系統具備自主診斷、隔離故障并快速恢復供電的能力。通過FA系統，電網可在故障發生時自動完成"秒級定位-隔離-恢復"的全流程，無需人工干預，大幅縮短停電時間，顯著提升供電可靠性和電網安全運行水平。
“全自動 FA"將原本平均需要20分鐘的故障處理時間直接壓縮到1分鐘以內，寧波前灣新區城區配電線路“全自動FA"100%覆蓋，配電網供電可靠率提升至99.9972%，故障停電時戶數同比下降60.49%，為企業生產、居民生活提供了堅實電力保障。
接下來，杭灣公司將持續深化配電自動化技術應用，探索“全自動FA"與分布式電源、儲能設備的協同控制，進一步提升電網韌性，并加快智能配電網全域覆蓋，推動寧波前灣新區向“零停電感知"的目標前進。
1.產品簡介（SHHZBZ-1000新型電力設備“大功率多功能交直流程控標準源"使用指南）
SHHZBZ-1000多功能交直流程控標準源是我公司新研制出高等級標準源。它集嵌入式微處理器技術、DSP技術，大規模集成功放等多種技術于一體，具有以下特點：
1、與同類產品相比較，波形輸出穩定度更高，失真度更小。
2、輸出快捷，對電壓短路，電流開路保護準確可靠。
3、單相輸出功率大。每相輸出可達20W
4、更強大的諧波輸出能力。可產生2-31次諧波。
5、三相電壓，電流相位可任意設置或調節。
6、高品質的6.5寸真彩液晶屏，寬溫，寬視場，高亮度，無論室內，野外使用，都能清晰明了。
2.技術指標（SHHZBZ-1000新型電力設備“大功率多功能交直流程控標準源"使用指南）
2.1 輸出參數
2.1.1 電壓輸出:
檔 位: 57.7V, 100V,220V,380V
調節范圍: 0 - 120%RG
調節細度: 0.01%RG
穩 定 度: 0.005%(1min)
失 真 度: < 0.1%
準 確 度: 0.05%RG
輸出容量: 25VA
2.1.2 電流輸出:
檔 位: 1A,2A,5A,20A
調節范圍: 0 - 120%RG
調節細度: 0.01%RG
穩 定 度: 0.01%(1min)
失 真 度: < 0.1%
準 確 度: 0.05%RG
輸出容量: 25VA
2.1.3 輸出頻率:
調節范圍: 45Hz - 65Hz
調節細度: 0.001Hz
準 確 度: 0.005Hz
2.1.4 輸出相位:
調節范圍: 0 - 360度
調節細度: 0.01度
準 確 度: 0.05度
2.1.5 諧波輸出:
次 數: 2 - 31次
幅 度: 0 - 38% (總諧波 < 38%) (相對于基波)
準 確 度: 1%RG
2.1.6 電壓測量:
檔 位: 作自身源輸出測量時 57.7V, 100V, 220V, 380
準 確 度: 0.05%RG
分 辨 率：0.001V
2.1.7 電流測量:
檔 位: 用作自身源輸出測量時 1A, 2A,5A,20A
準 確 度: 0.05%RG
2.1.8 頻率測量:
測量范圍： 用作自身源輸出測量時 45Hz – 65Hz
分 辨 率： 0.001Hz
準 確 度: 0.005Hz
2.1.9 相位測量:
分 辨 率: 0.001度
準 確 度: 0.05度
2.1.10 有功功率:
準 確 度: 0.05%
2.1.11 無功功率
準 確 度: 0.1%
2.1.12 直流電壓輸出：
檔 位： 600V,300V,150V,75V,10V,1V,200mV,75mV
調節范圍: 0 - 120%RG
調節細度: 0.01%RG
穩 定 度: 0.005%(1min)
準 確 度: 0.05%RG
輸出容量: 10W
2.1.13 直流電流輸出：
檔 位： 25A,5A,1A,200mA,100mA,20mA,10mA,1mA
調節范圍: 0 - 120%RG
調節細度: 0.01%RG
穩 定 度: 0.005%(1min)
準 確 度: 0.05%RG
輸出容量: 30W
2.2 環境條件:
供 電: AC220V ±15%
環境溫度: 25℃ ±2℃
工作溫度: 0 - 40℃
相對濕度: < 85% 無凝露
2.3 體積:
420mm X 440mm X 156mm
3.面板及接口說明（SHHZBZ-1000新型電力設備“大功率多功能交直流程控標準源"使用指南）
前面板主要布置人機操作部分及交直流輸出端子。
后背板主要布置用作標準表時測量端子及電源插座、開關等。
3.1 面板說明

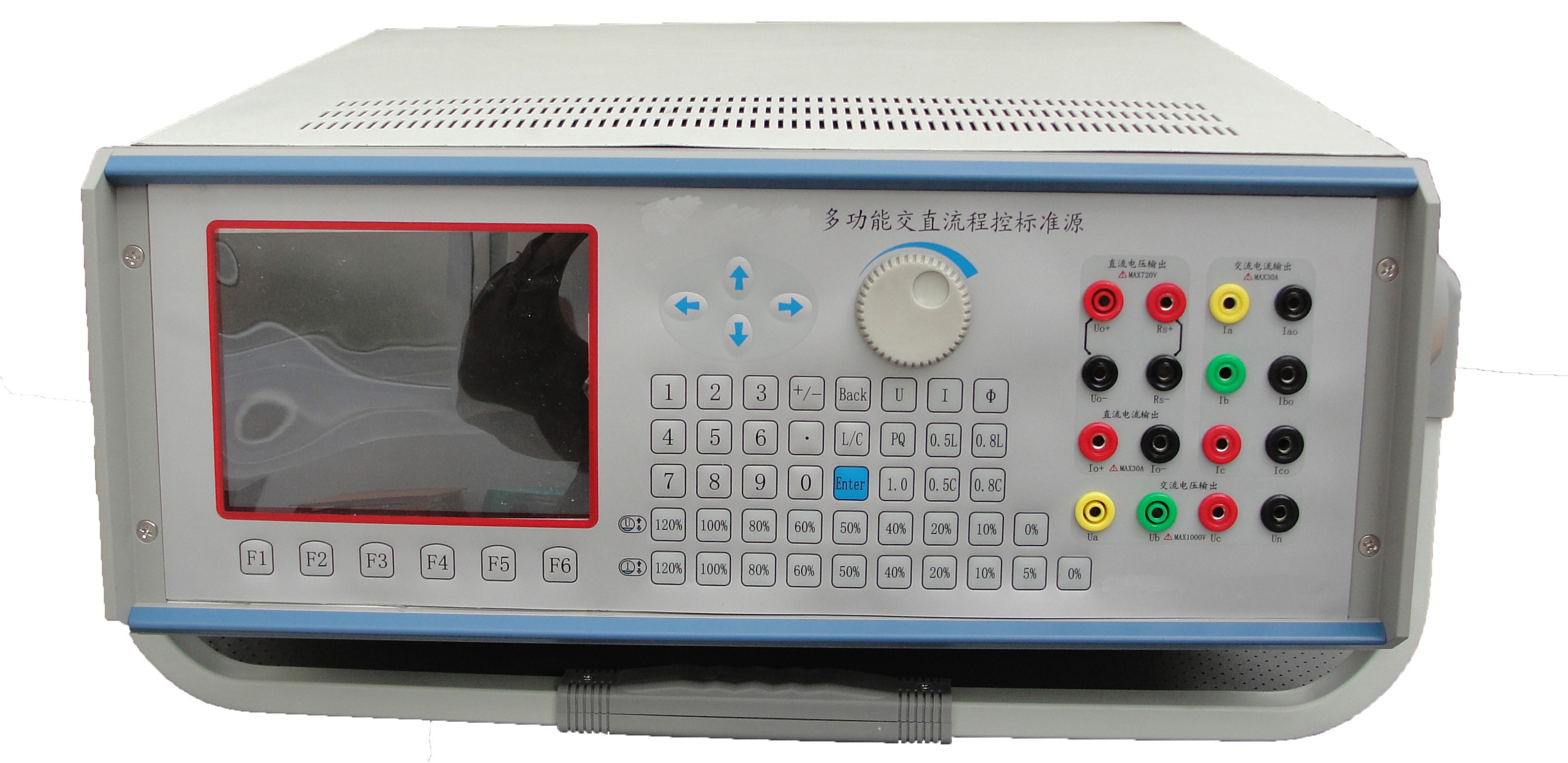

前面板布局如下圖（圖一）所示
3.1.1 LCD顯示屏
本機采用6.5寸高品質640x480真彩顯示屏。具有寬溫，寬視場，高亮度。
3.1.2 按鍵
面板按鍵包括：
1.功能鍵6只 F1-F6 常用或重要的功能操作一鍵到位，操作更加快捷便利。
2.導航鍵4只，上下左右各一。
3.數字鍵14只，用于數字輸入。
4.Enter鍵1只，用于輸入或其他操作的確認。
5.功能快捷鍵4只
6.百分比和相位快捷鍵
3.1.3 編碼器
編碼器可以使您移動光標的操作更加便捷，編碼器上也帶有一個確認鍵，功能與面板上的Enter鍵全部相同，只是為了增加操作的便利。
3.1.4 輸出端子
前面板上有3組輸出端子，如（圖一）所標，分別為：
1.交流電流輸出端子
2.交流電壓輸出端子
3.直流輸出端子
7月7日，位于廣東橫琴粵澳深度合作區的綜合能源區域、科學城、粵澳合作中醫藥科技產業園區的用電負荷出現較大波動。得益于近期投產的國內第1個基于混頻調制技術的緊湊化經濟型多端柔性交流配電互聯工程，該區域多回20千伏配電線路自動啟用互相調劑負荷功能，在短短30秒內，負荷已控制在可靠值范圍。
作為南方電網橫琴數字零碳島共享實驗室推動粵澳科研合作的新成果，該工程成功將緊湊化經濟型多端口柔性互聯裝備應用于中壓配電網，實現了3回20千伏配電線路容量共享，將區域供電能力提升30%，工程占地面積比傳統柔性互聯設備縮減了30%、工程造價減少40%，破解了城市高負荷密集區配網面臨的供電走廊緊缺、電網容量提升受限、網絡損耗亟待優化等難題，為新型配電系統建設樹立了全新技術榜樣。
與此同時，緊湊化經濟型多端口柔性互聯裝備還支持接入直流變壓器，為分布式新能源、儲能系統、電動汽車等直流電源及負荷接入電網，構建雙向能量交互平臺，積極應對區域內分布式新能源發電和負荷變化帶來的潮流波動，確保區域的電能質量穩定可靠。
本公司是專業生產“大功率多功能交直流程控標準源"高壓電力檢測設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。我們的宗旨是不斷地改進和完善公司的產品，同時我們保留對儀器使用功能進行改進和升級的權力，如果您發現儀器在使用過程中其功能與說明書介紹的不全部一致，請以儀器的實際功能為準。在產品的使用過程中發現有什么問題，請與我們及時聯系！我們將盡力提供完善的技術支持！（上海華住轉載其他網站內容，出于傳遞更多信息而非盈利之目的，同時并不代表贊成其觀點或證實其描述，內容僅供參考。版權歸原作者所有，若有侵權，請聯系我們刪除。）
